Analoges KI-Tracking-Modul
Der HD LVDS-HDMI Video Tracker ist mit Sony-Kameras (wie der EV7520-Serie) und Tamron-Kameramodellen kompatibel. Er zeichnet sich durch die Verarbeitung affiner Bildtransformationen und die Berücksichtigung von Zielverschiebungen wie Schwenken, Zoomen und Drehen aus – diese Verschiebungen entstehen typischerweise durch die Hochgeschwindigkeitsbewegung von Trägersystemen wie Drohnen, Kardanringen und Pods. Durch die Bewältigung dieser Probleme unterstützt der Tracker die Zielerfassung und liefert gleichzeitig eine 1080P-Videoausgabe.
Getreu seinem Produktnamen akzeptiert dieser Videotracker LVDS-Video als Eingang. Als Ausgang unterstützt er sowohl Micro-HDMI als auch Ethernet; diese Ausgangsschnittstellen ermöglichen die reibungslose Übertragung von hochauflösenden (HD) Bildern.
- Sumboy
- Shenyang, China
- 3 Arbeitstage
- 400 Sets pro Monat (Suche nach Vertriebspartnern)
- Information
- Laden Sie

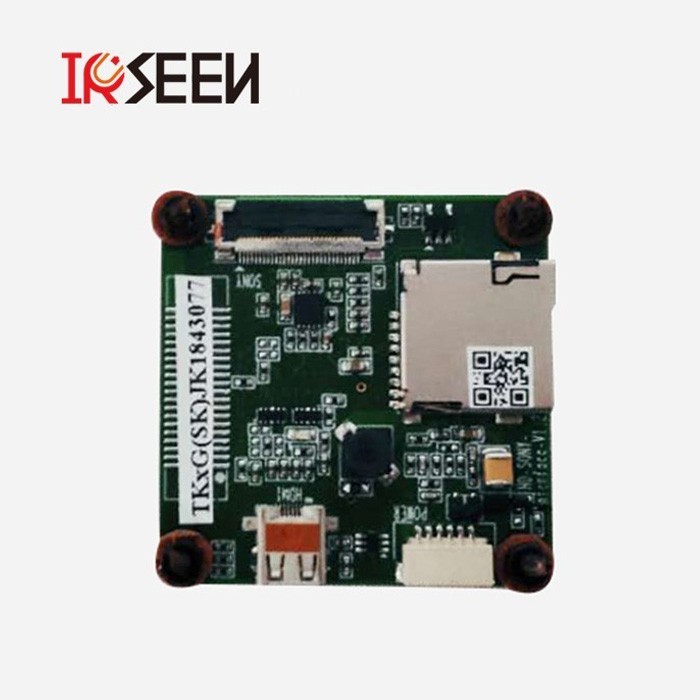

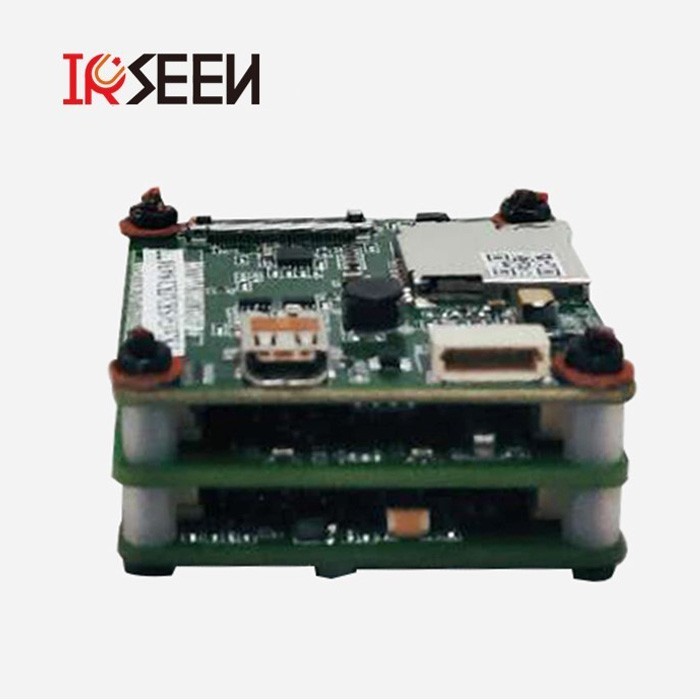

HD LVDS-HDMI-Video-Tracker
Einführung
Verbunden mitHIER/IR-Kameras, das Bildverarbeitungsmodul ist ein Gerät, das statische/bewegliche Ziele im komplexen Hintergrund von UAVs und anderen sich mit hoher Geschwindigkeit bewegenden Plattformen in Echtzeit verfolgt.
Merkmale
Anpassung an die affine Bildtransformation durch Hochgeschwindigkeitsbewegung
Anpassung an Zielschwenken, Zoomen, Drehen und teilweise Okklusion
Anpassung an Beleuchtungsschwankungen
Bei der affinen Transformation handelt es sich um Formänderungen, die durch die relative Verschiebung zweier Objekte verursacht werden. Wir verwenden einen auf der ARM+FPGA-Struktur basierenden Template-Matching-Algorithmus, um die Tracking-Stabilität des Trackers zu verbessern, sodass das Gerät auch dann noch jedem beweglichen Ziel in beliebiger Form folgen kann, wenn es schwenkt, sich dreht oder teilweise blockiert ist, sowie bei schlechten Lichtverhältnissen.
Dimmension
Anwendungen
Waldbrandprävention
Helfen Sie dem Piloten, den Feuerpunkt zu lokalisieren
Intelligenter Transport
Helfen Sie der Polizei, jedes Fahrzeug zu sperren, das gegen die Verkehrsregeln verstößt
Überwachung
Helfen Sie dem Benutzer, jedes verdächtige Ziel zu sperren
Grenzschutz und Terrorismusbekämpfung
Helfen Sie dem Benutzer, jedes verdächtige Ziel zu sperren
Parameter
| Videoformat | Videoeingang | LVDS-1080P |
| Videoausgang | HD 1080P | |
| Tracking-Index | Datenaktualisierungsrate | 25~60 Hz |
| Ausgabeverzögerung | ＜10 ms | |
| Minimaler Zielkontrast | 5 % | |
| Tracking-Geschwindigkeit | ±32 Pixel/Frame | |
| Zieleffektives Gedächtnis | 100 Rahmen | |
| Zielgröße | 16x16 Pixel bis 128x128 Pixel | |
| Umweltverträglichkeit | Arbeitstemperatur | -40℃～60℃ |
| Lagertemperatur | -45℃～65℃ | |
| Shake | Erfüllen Sie die Vibrationstestbedingungen des GJB 150A | |
| Schlagen | Erfüllen Sie die Vibrationstestbedingungen des GJB 150A | |
| Elektrische Schnittstelle | Videoschnittstelle | LVDS-Eingang/HDMI-Mikro, Ethernet-Ausgang |
| Kommunikationsschnittstelle | TTL/RS232 | |
| Stromversorgung | Gleichstrom 12 V | |
| Sonstige | Volumen | 38 mm × 38 mm × 21 mm |
| Gewicht | <32 g | |
| Stromverbrauch | <3W |
